TF-SBW系列溫度變送器模塊為24V供電、二線制的一體化變送器。產品采用進口集成電路，將熱電阻或熱電偶的信號放大，并轉換成4-20mA或0-10mA的輸出電流,或0～5V的輸出電壓。其中鎧裝變送器可以直接測量氣體或液體的溫度特別適用于低溫范圍測量，克服了冷凝水對測溫所帶來的影響.

　　特點：

　　TF-SBW系列溫度變送器模塊有如下特點：可直接安裝在傳感器接線盒內、信號準確、可遠傳（1000M）、精度高、抗干擾、長期穩定性好、免維護。該系列產品已廣泛應用于工業控制各領域。

　　技術參數及說明：

　　熱電阻測量范圍PT100：-200～650℃；CU50：-50～150℃

　　熱電偶測量范圍K分度：300～1200℃； E分度：200～800℃；S分度：600～1600℃

　　輸出信號4-20mA，0-10mA,0-10V，0-5V任選

　　測量精度熱電阻：0.2～0.3% 熱電偶：1～2%

　　溫度漂移0.025%/℃,年漂移小于0.5%

　　工作電源+12VDC或+24VDC±10%

　　工作環境0～70℃

　　儲存環境-40～+85℃

　　負載能力0～500歐姆

　　變送器型號命名

　　與含義變送器類型分度號接線盒護管外徑固定方式及插入深度RWB熱電阻PT100A防水1-16mm用文字說明DWB熱電偶CU50 2-12mm

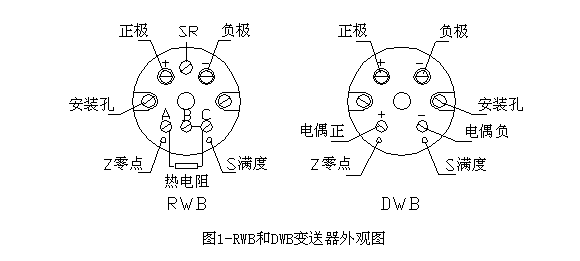

　　外型圖

注意事項

　　TF-SBW系列溫度變送器模塊的供電電源不得有尖峰，否則容易損壞變送器。變送器的校準應在加電5分鐘后進行，并且要注意當時環境溫度。測高溫時(>>100℃)傳感器腔與接線盒間應用填充材料隔離,防止接線盒溫度過高燒壞變送器.在干擾嚴重的情況下使用傳感器，外殼應牢固接地避免干擾.電源及信號輸出應采用Ф10屏蔽電纜傳輸，壓線螺母應旋緊以保證氣密性。只有RWB型有0~10mA輸出,為三線制，在量程值的5%以下,由于三管的關斷特性造成不線性.變送器每6個月應校準一次.DWB因受電路受限不能進行線性修正，按說明選擇量程以保證其線性。
